Pano İçi Otomatik Yangın Söndürme Tüpü — DIN Rayı Uyumlu
Kutu içeriği: 1× PanoTüpü PT-18 modülü, kurulum kılavuzu, pano kapağı uyarı etiketi.
Piyasadaki çoğu DIN ray tipi modül 10 g. PanoTüpü 20 g.
Aynı 18 mm genişlikte, iki kat aerosol içeriği — iki kat etkili pano alanı. Sayılar yan yana:
- Etkili alan ≈ 0,1 m²
- Küçük pano / sigorta kutusu için
- Yan yana iki modül takmadan büyük pano korunmaz
- Etkili alan 0,2 m² — 2× kapasite
- Endüstriyel sigorta, dağıtım, kompanzasyon panoları
- Çoğu pano kabini için tek modülle yeterli
Karşılaştırma için piyasadaki 10 g sınıfı DIN-ray tipi pano aerosol modülleri esas alınmıştır. Daha büyük panolar için PanoTüpü dağıtık yerleşim önerilir.
Elektrik panonuzun içine yerleşen sessiz bir itfaiyeci.
PanoTüpü Model PT-18; Türkiye'de ve dünyada bir kabusun, pano içi yangınının, en sade çözümüdür. Trafodan çıkan enerjinin tesisinize dağıldığı o demir kutuda — kontak ısınması, sıkma momenti yetersizliği, harmonik yüklenme, kemirgen hasarı veya yaşlanmış izolasyon, herhangi bir gece saat 03:00'te bir ark başlatabilir. O ark fark edildiğinde genelde geç kalınmıştır: tesis kararır, üretim durur, sigorta süreci başlar.

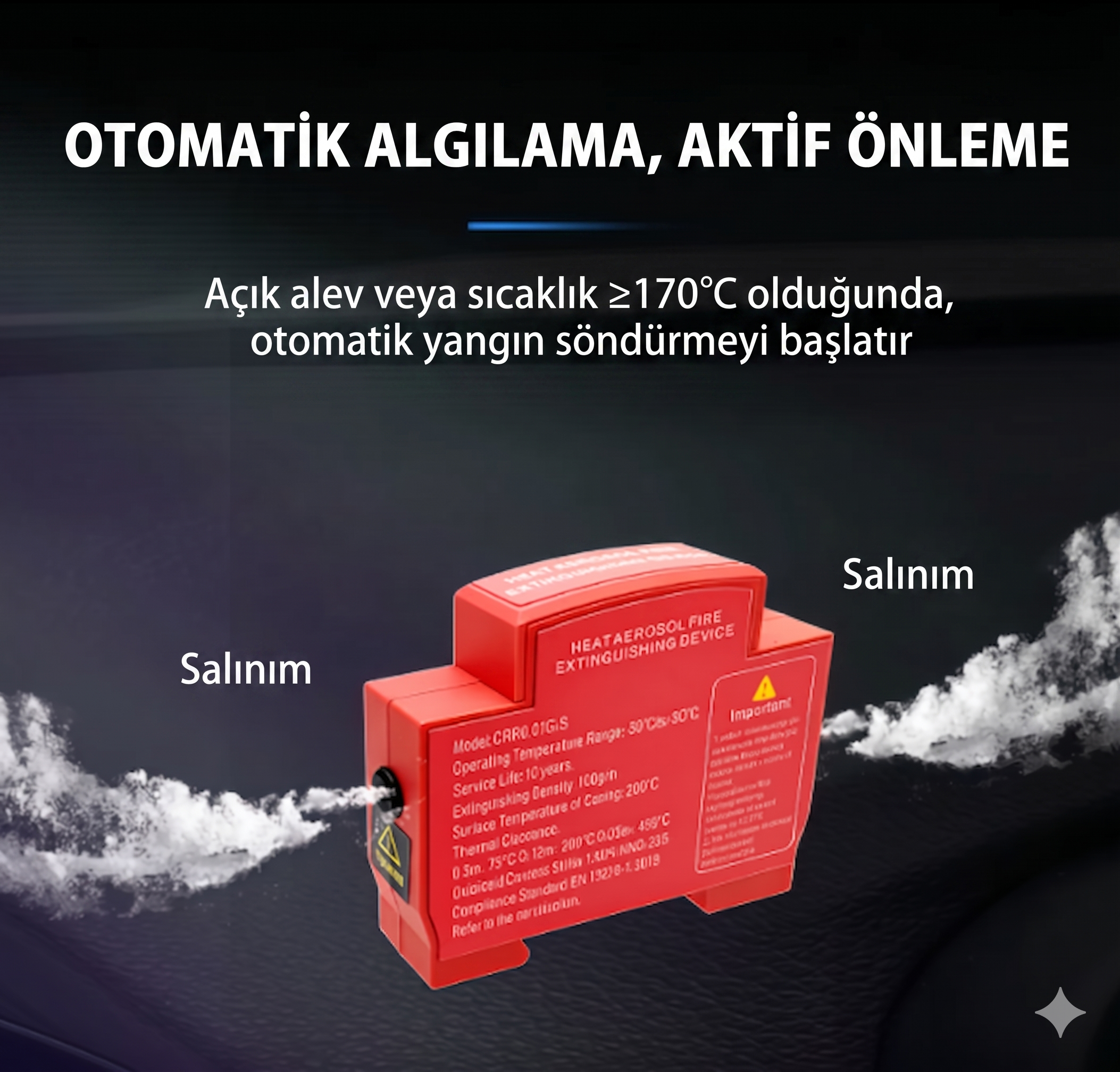

PanoTüpü tam bu senaryoyu yazılmadan bitirir. Ürün, W-otomat rayınıza tek bir sigorta yuvasında oturur. Mevcut panonuzda 18 mm boş yer varsa kurulum tamamdır. Çalışmak için kabloya, sensöre, alarm paneline, akülü güç kaynağına ihtiyaç duymaz. İçindeki termik aktivasyon kordonu 93 °C'de kırılır; basınç altındaki temiz söndürme gazı (K-bazlı kuru aerosol) doğrudan tehlike noktasına yönlenir ve alevin kimyasal zincirini kırar.
Neden tek tip ve sadece elektrik panoları için?
Çünkü pano yangınının kuralları farklıdır: dar hacim, enerjili iletken, oksijenle birlikte söndürülemez kablo izolasyonu, müdahale edemeyecek personel. Genel amaçlı söndürücüler (KKT tozu, CO₂ tüpleri) bu sahnede ya gecikir ya hasara sebep olur. PanoTüpü; yalnızca bu sahne için tasarlandı.
Sayfada gizleyecek bir şey yok.
Tüm değerler bağımsız test laboratuvarlarında ölçüldü; PDF datasheet için teknik bilgi sayfasına göz atın.

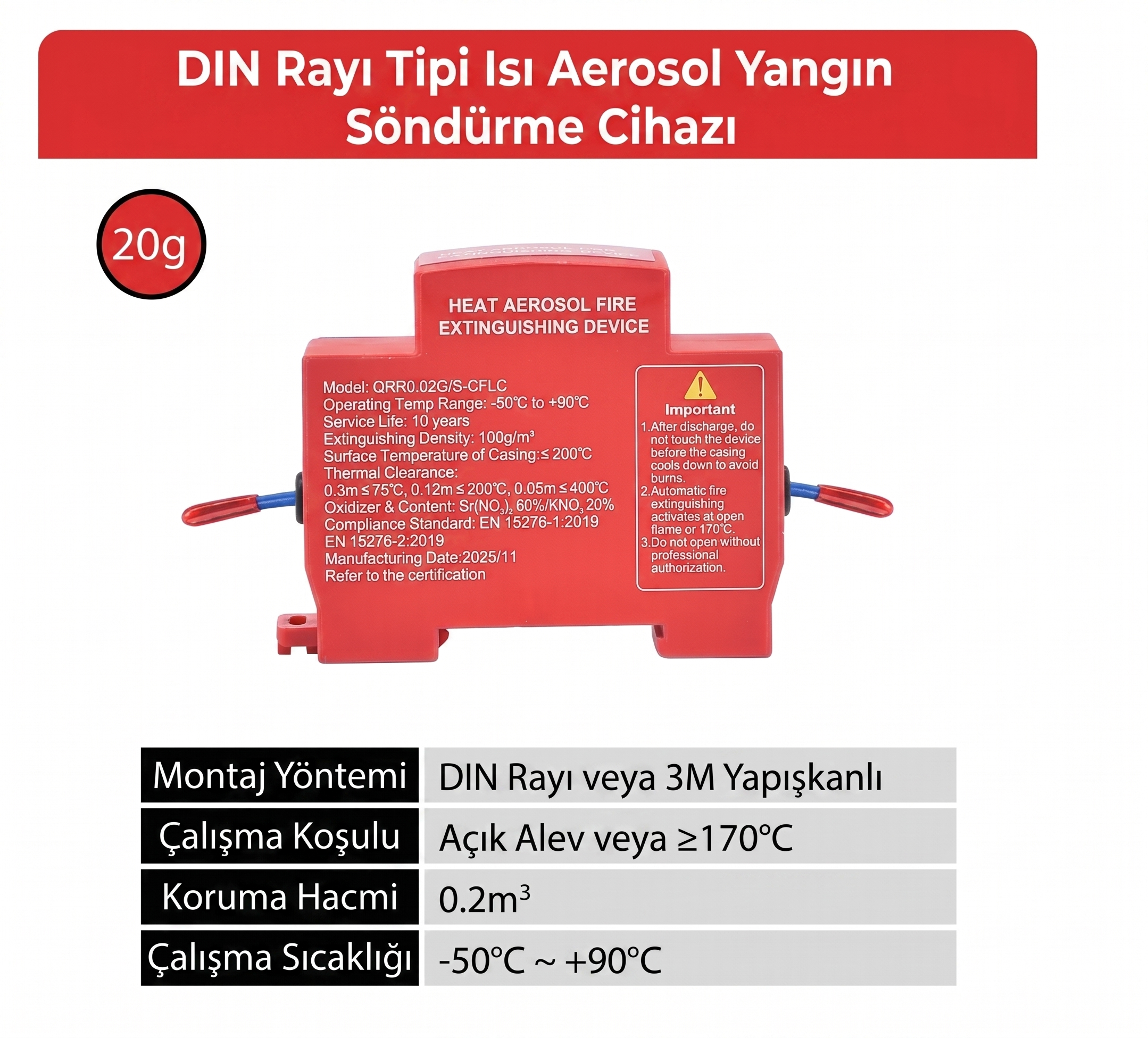

| Model | PT-18 |
|---|---|
| Kullanım Alanı | Sadece elektrik panoları (AG / dağıtım / kompanzasyon / kontrol) |
| Modül Genişliği | 18 mm (1 modül = 1 W-otomat genişliği) |
| Yükseklik / Derinlik | 90 × 65 mm — TS EN 60715 uyumlu |
| Montaj | 35 mm DIN rayı (W-otomat rayı), tak-çalıştır klips |
| Aerosol İçeriği | K-bazlı kuru aerosol (potasyum tuzu mikropartikül) |
| Aerosol Miktarı | 20 g |
| Tetikleme Sıcaklığı | 93 °C (±3 °C) — termik aktivasyon kordonu |
| Tetikleme Süresi | < 3 saniye |
| Söndürme Süresi | < 10 saniye (kapalı pano içinde) |
| Etkili Pano Alanı | 0,2 m²'ye kadar (tek modül) |
| Çalışma Sıcaklığı | -20 °C … +180 °C |
| Elektrik Bağlantısı | YOK — tamamen otonom, mekanik–termik |
| İletkenlik | Söndürme ajanı elektriksel olarak iletken değildir (dielektrik) |
| Kalıntı | Sıfır toz, sıfır iz, sıfır kalıntı |
| ODP / GWP | ODP: 0 · GWP: düşük (K-bazlı aerosol) |
| Bakım | Bakımsız (yıllık görsel kontrol önerilir) |
| Ürün Ömrü / Garanti | 10 yıl |
| Sertifikalar | CE, RoHS, IEC 60695-11-10 |
| Ağırlık | 235 g |
| Gövde / Renk | V-0 alev geciktirici PA66 · Signal Red (RAL 3020) |
| Üretim | Çin (Shenzhen Red Rhino Technology Co. — operasyon ortağımız) |
30 saniyede kurulum. Üç adım. Tek el.
Enerjiyi kes
Panoyu kapatın ve enerjiyi kesin. Zorunlu değil; ancak her zaman önerilen güvenli iş pratiği.
DIN rayına klipsle
Modülü, boş bir W-otomat yuvasına klipsin "klik" sesini duyana kadar 35 mm DIN rayına bastırın.
QR ile kaydet
Modüldeki QR kodu telefonla okutarak ürünü kayıt altına alın — garanti ve 10 yıllık değişim takvimi aktiftir.
Pano artık korunuyor
Kablo bağlantısı yok. Sigorta hattı kesilmedi. Topraklama gerekmez. Pano kapağı normal kapanır.
Bakım gerektirmeyecek şekilde tasarlandı.
Yıllık görsel kontrolde şunlara bakılır: termik kordonün bütünlüğü; manometre (varsa) basınç göstergesi yeşil bantta mı; mahfaza üzerinde fiziksel hasar olup olmadığı; üretim tarihinden itibaren 10. yılın dolup dolmadığı. Bunların dışında müdahale, dolum veya servis ihtiyacı bulunmamaktadır.
10. yılın sonunda modül komple yenisi ile değiştirilir; eski modül üretici tarafından çevreye uygun şekilde geri toplanır (sıfır atık programı).
